您所在的位置:首页 > 物流装备 > 物流周边设备 > 物流配套件 > 锥辊

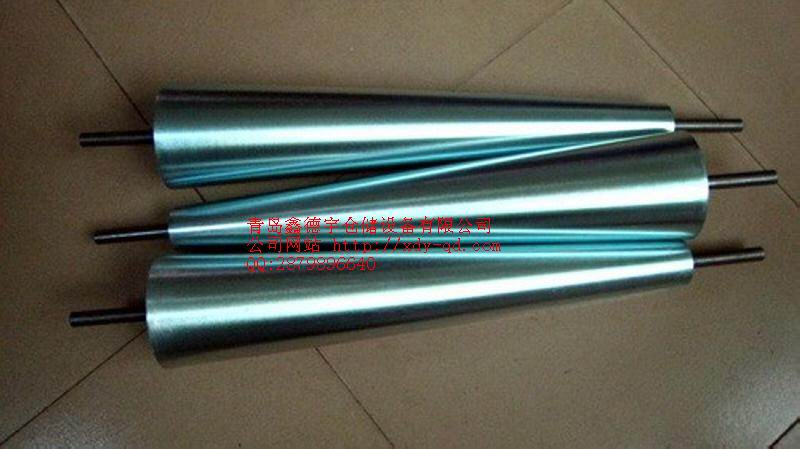

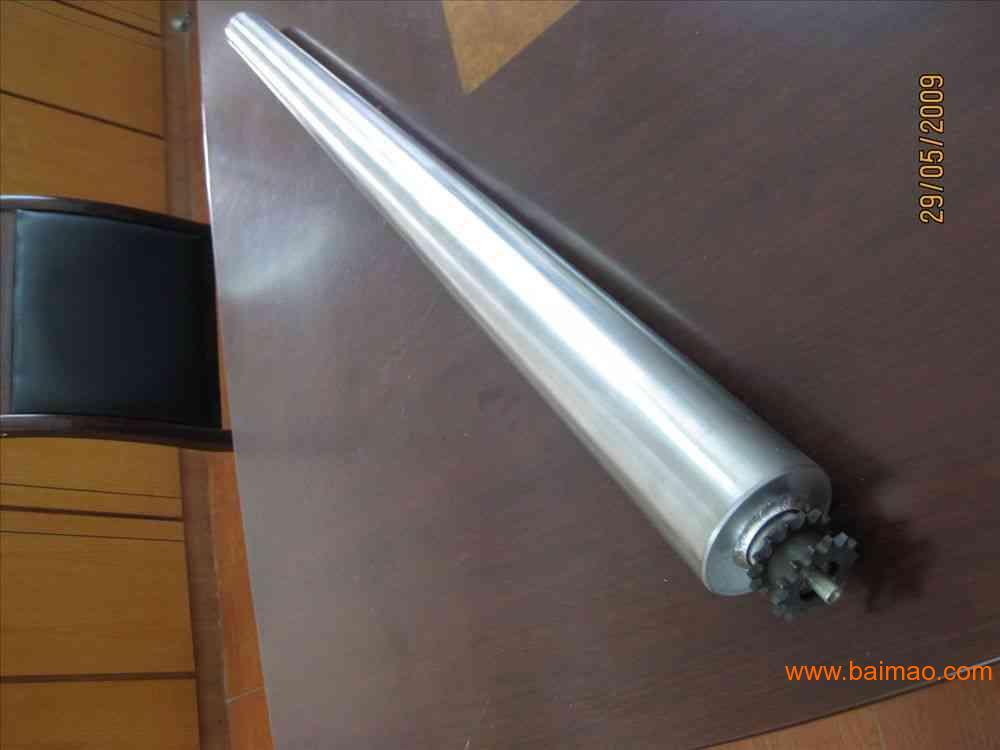

供应四节锥套辊筒 欢迎来电洽谈
价格: 面议
我要免费咨询
我要在线留言
看了还看
厂家供应车制辊筒 湖...
低价供应无动力不锈钢...
湖州亚力机械设备有限公...
进入店铺
收藏店铺
产品分类
锥辊
万向球
滚道传动元件
物流输送机械
相关产品
无动力碳钢锥辊
新的无动力锥辊
产品介绍
辊筒因其具有结构合理、精度高、噪声低、转动灵活、外观美观、经济实用等特点,广泛应用于各物流输送行业中,是物流输送种不可缺少的关键零部件。
锟筒在为您提供标准产品的同时,还可以为您量身定制,根据输送物的体积,质量及使用环境来选择不同的长度、直径及要求锟筒,来满足不同条件下的输送要求。
辊筒的分类:
1、根据有无动力:无动力锟筒和动力锟筒两大类,均含有直锟和锥锟类型。
2、根据驱动效果:动力锟筒可分为圆带驱动(带槽)平带驱动(摩擦带)和链条驱动(带链轮)三类。
3、根据轴承品种:专用精密轴承和专用冲压轴承,轴承座包含钢质座和塑料座。
4、根据筒体材质:采用多种材料,实现多种表面处理,从而满足各种不同使用环境下物料输送的需要。 5根据安装方式:轴心弹簧装入式和固定装入式。
辊筒具有结构合理,精度高、噪音低、转动灵活、承载范围大、外形美观等显著特点,是物料搬晕系统中不可缺少的关键零部件。
1、辊筒直径选取
辊筒直径及壁厚
辊筒长度( mm)
100
200
300
400
500
600
700
800
900
1000
Φ 25x1.0
辊筒承重( KG)
40
35
30
30
25
20
15
10
5
5
Φ 38x1.5
辊筒承重( KG)
65
60
55
50
45
40
35
30
20
15
Φ 50x1.5
辊筒承重( KG)
90
80
70
65
60
50
45
40
35
25
Φ 57x1.5
辊筒承重( KG)
100
90
80
75
70
60
55
50
45
35
Φ 60x2.0
辊筒承重( KG)
140
130
120
110
105
100
90
85
80
75
Φ 60x2.5
辊筒承重( KG)
160
150
140
130
125
120
110
105
100
90
Φ 76X3.0
辊筒承重( KG)
190
180
170
160
150
145
140
135
130
120
Φ 89X4.5
辊筒承重( KG)
230
220
210
200
190
185
180
175
170
160
圆锥型辊筒锥度计算公式:r2=r1(R+L)/R
(r2--辊筒大端半径; r1--辊筒小端半径; R--弯道半径; L--辊筒长度; R--由用户设计而定)
2、辊筒规格的选择:
重量不同应选择直径、长度的辊筒、辊筒长度可按用户要求生产,一般情况下是货物宽度+50mm。(图一)各种辊筒可适用于重量,长度和不同要求的物料的输送。不同的使用环境应选择合适种类的辊筒,比如潮湿的环境应选择不锈钢或塑钢类型的辊筒。在有转弯辊道时应考虑转弯的半径,以保证物料的顺利输送。(图二)为确保货物的平衡输送,必须任何时候都有三支辊筒和输送物保持接触,对软袋包装物必要时应加托盘输送。(图三)
3、辊筒的分类
根据有无动力:无动力辊筒和动力辊筒两大类,均含有直辊和锥辊类型。
根据驱动效果:动力辊筒可分为确动式和积放式两种。
根据驱动效果:动力辊筒可分为圆带驱动(带槽)平带驱动(摩擦带)和链条驱动(带链论)三类。
根据轴承品种:专用精密轴承和专用冲压轴承,轴承座号包含钢质座和工程塑料座。
根据筒体材质:采用多种材料,实现多种表面处理,从而满足各种不同使用环境下物料输送的需要。
根据安装方式:轴心弹簧装入式和固定装入式。
