堆垛机伸缩叉它具有灵活的双向自动伸缩功能,准确的限位功能,因此又名:堆垛机双向伸缩叉,它是立体智能仓储中堆垛机移载或存取物品的主要取料或送料机构,常配合堆垛机使用,它可与生产线系统、企业管理系统对接,采用计算机及条形码技术(编码器),实现信息化智能管理和运营!
堆垛机双向伸缩叉可直接装配在巷道堆垛机上,也可安装在固定的升降机构上,也可以装配在移动的工作平台上,堆垛机穿行于货架之间的巷道中,完成自动存取或移载物品的工作!

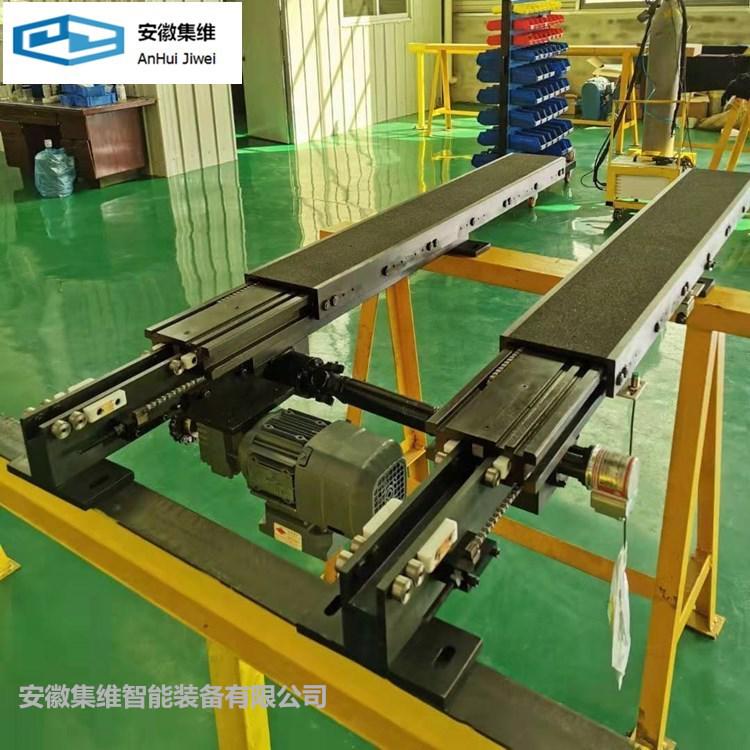

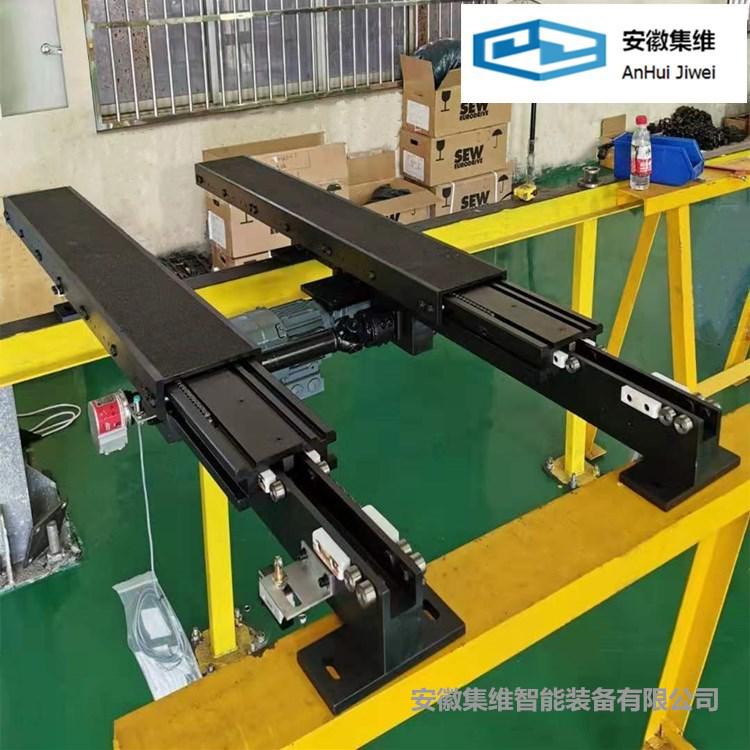

堆垛机双向伸缩叉在结构上可分为单伸位堆垛机双向伸缩叉和双伸位(双深位)堆垛机双向伸缩叉两大类,在形态上可分为单列式堆垛机双向伸缩叉和双列式堆垛机双向伸缩叉两种类型,单伸位堆垛机双向伸缩叉用于堆垛机或巷道左右或两边各有一个库位的,它由三节叉体或三段叉体组成,简称三级叉或三节伸缩叉!而双深位堆垛机伸缩叉则用于堆垛机或巷道左右或两边各有两个库位的,它由四段或四节叉体组成,即所谓的双伸位(双深位)!单列式堆垛机双向伸缩叉是以单根叉臂的形式独立完成移载任务的,而双列式堆垛机双向伸缩叉是由双根或两根以上的叉臂进行同步运行的方式来进行物料的移载或存取工作!
单伸位堆垛机双向伸缩叉与双伸位(双深位)堆垛机双向伸缩叉,两者之间在载荷上没有明显区别,相对而言,单伸位堆垛机双向伸缩叉的移载距离稍短一点,而双伸位(双深位)堆垛机双向伸缩叉的移载距离稍长一些,也就是行程大一点!在挠度方面,单伸位堆垛机双向伸缩叉在长期载荷运行下,其下挠度相对而言比较小,而双伸位堆垛机双向伸缩叉在长期负载运行下的下挠度要稍大!因此在同等条件下,单伸位堆垛机双向伸缩叉的负载量要稍大点,而双深位堆垛机双向伸缩叉的负载量要稍小一些!

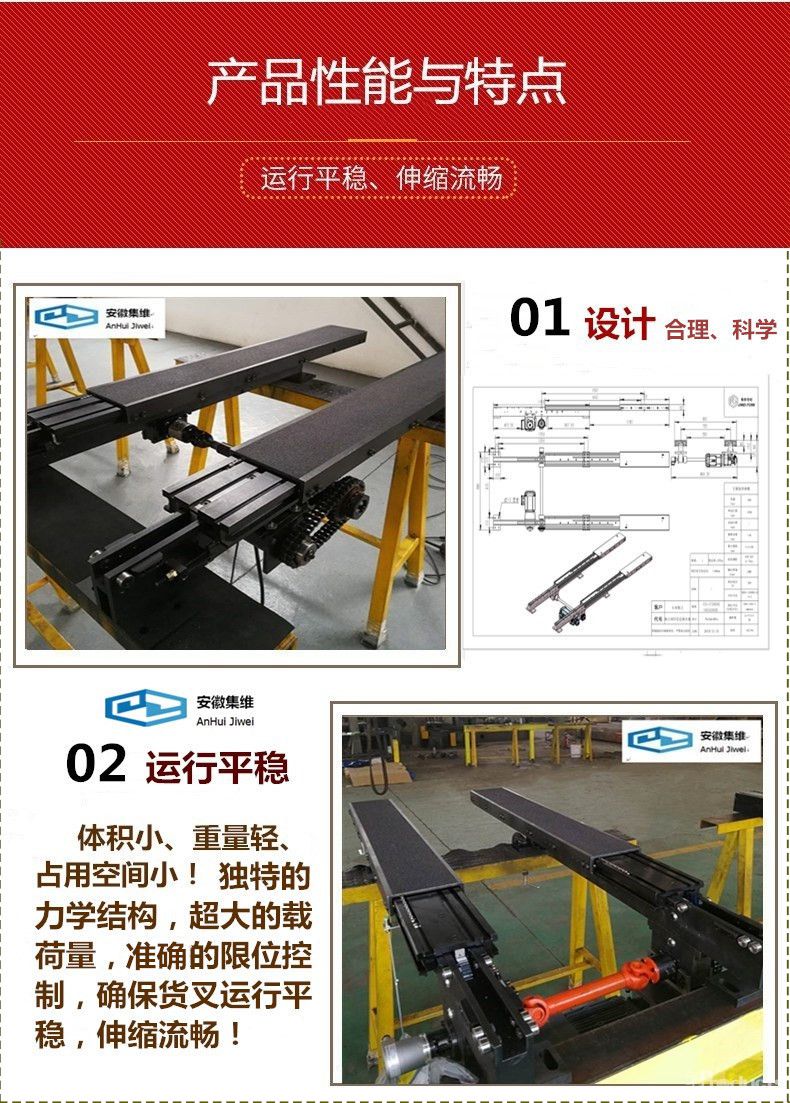

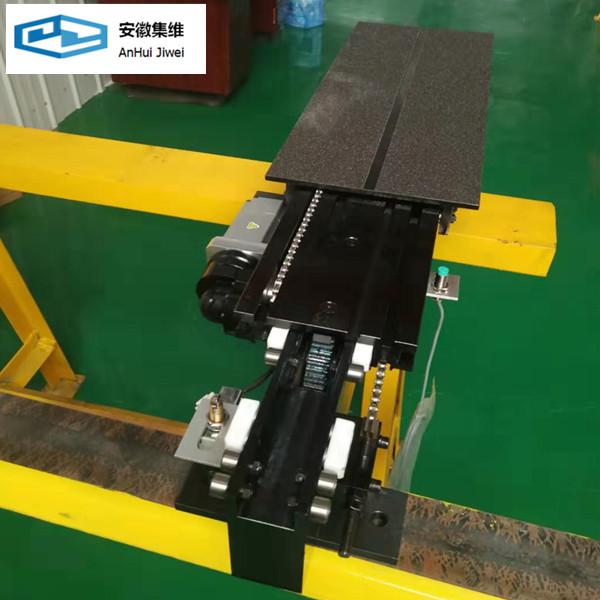

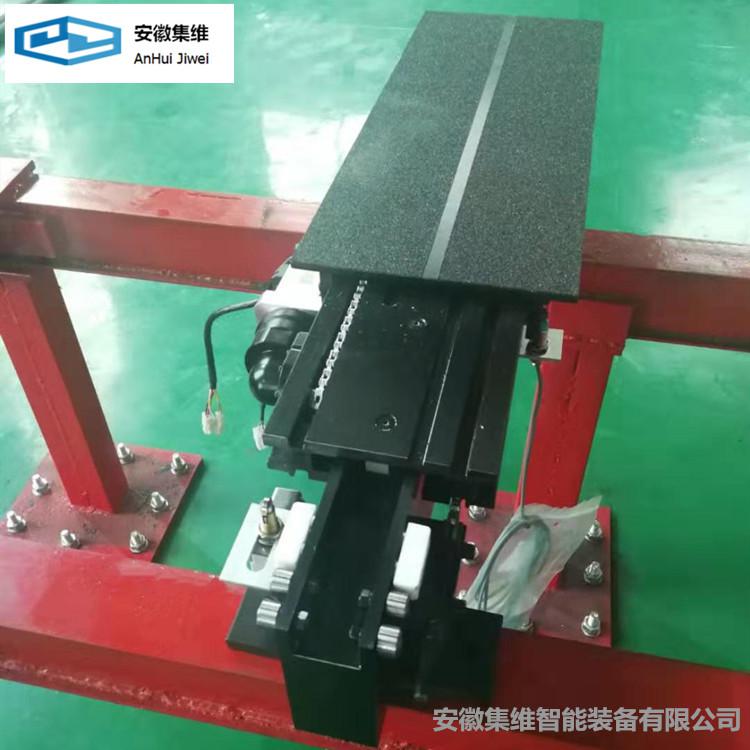

单伸位堆垛机双向伸缩叉的基本结构是由上叉体(前叉体)、中间叉体、下叉体(固定叉体)等三节叉体组成,配合导向滚轮、齿轮齿条、链轮链条、导向滑块、限位开关、扭力限制器、编码器、驱动电机、减速机、联轴器等数百个部件构成的一个完整的伸缩机构!下叉体(固定叉体)安装在载货台上,中间叉体可在齿轮齿条或链轮链条的驱动下,向外移动大约自身长度的一半,上叉体(指:前叉体)再从中间叉体的中点向外继续延伸!
而双深位堆垛机双向伸缩叉的结构是由上叉体(前叉体)、上中叉体、下中叉体、下叉体(固定叉体)等四节或四段叉体组成,再配合滚轮、齿轮齿条、链轮链条、导向滑块、限位开关、扭力限制器、编码器、驱动电机、减速机、联轴器等数百个部件构成的一个完整的伸缩机构,下叉体(固定叉体)安装在载货台上,下中叉体在齿轮齿条或链轮链条的驱动下,向外移动大约自身长度的一半,上中叉体再从下中叉体的中点继续向外延伸,上叉体(前叉体)再从上中叉体的中点继续向外延伸,使上叉体(前叉体)的伸缩距离直接延伸至第二个库位!

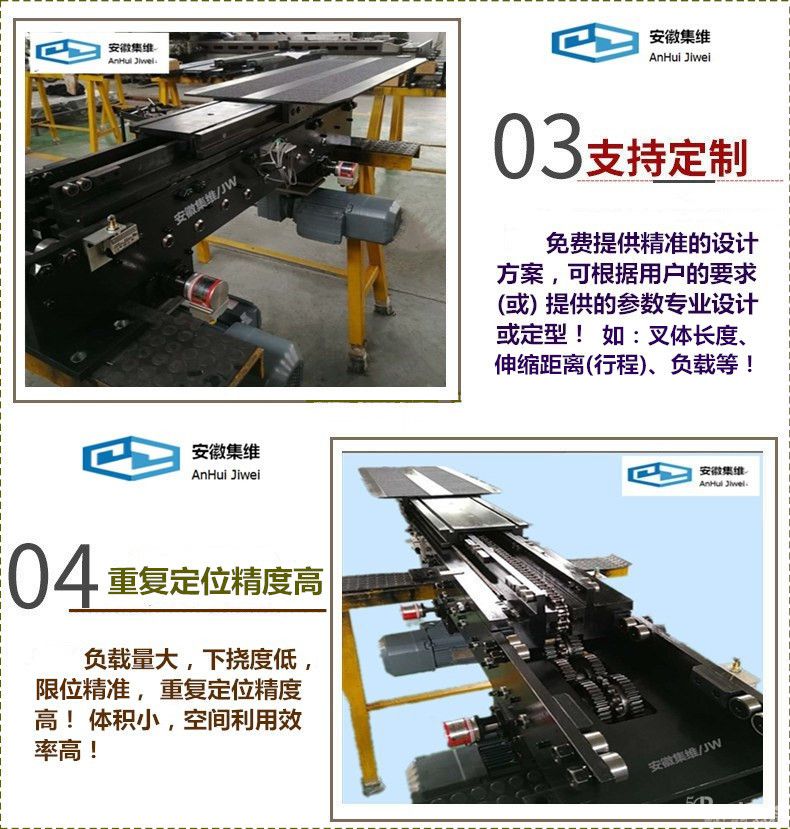

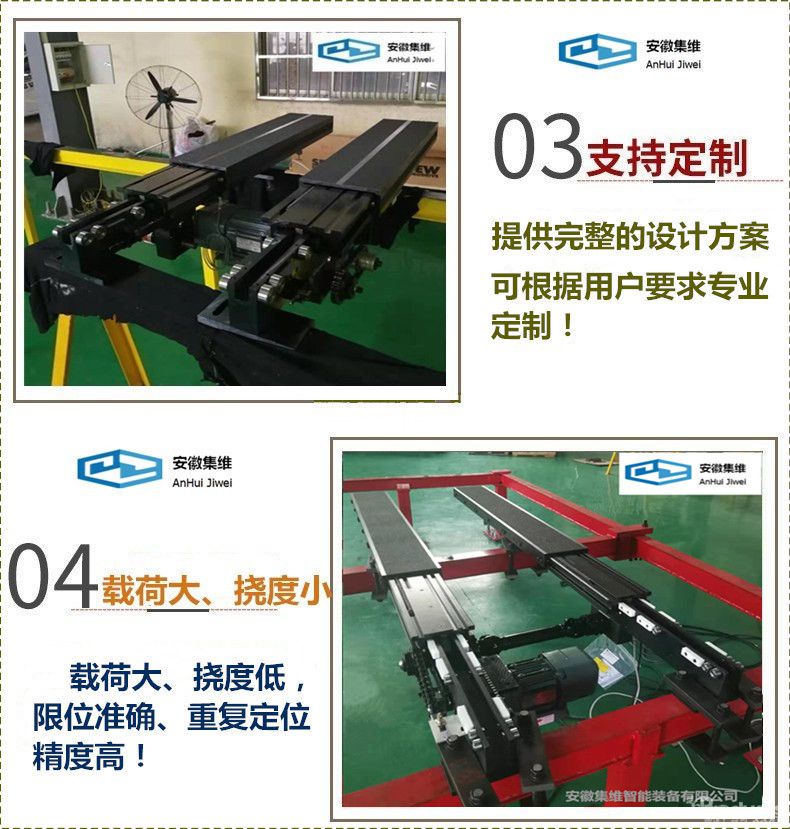

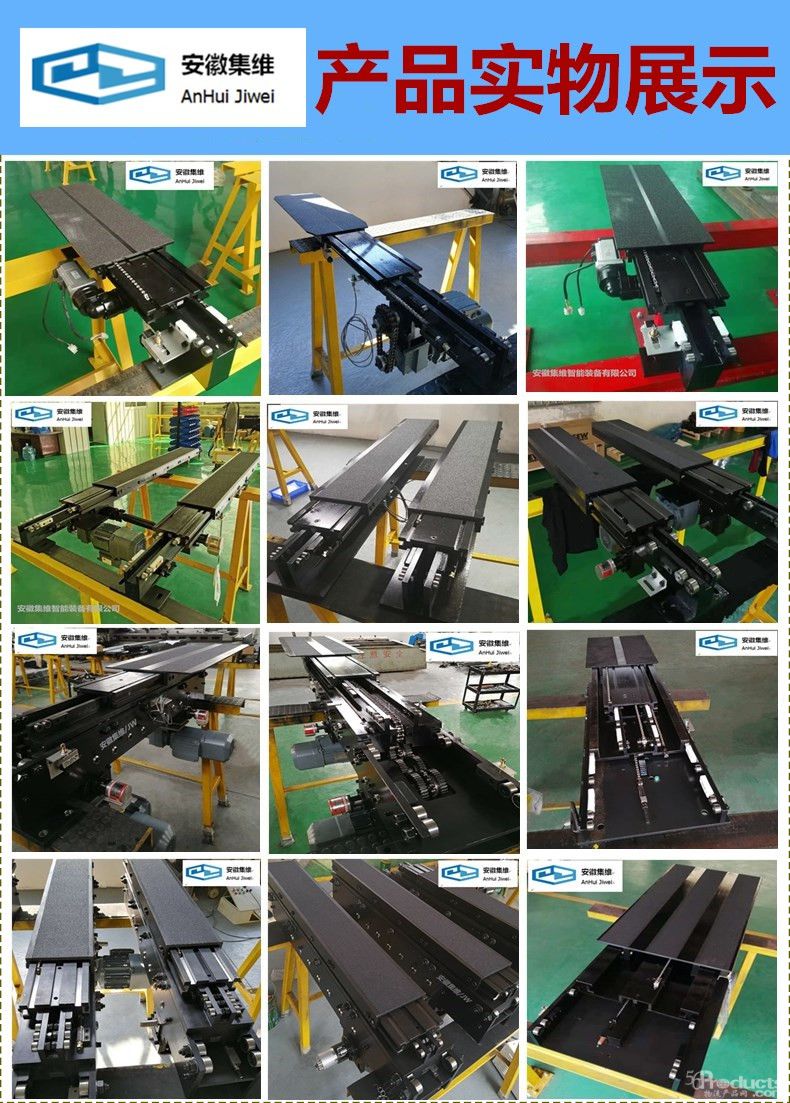

堆垛机双向伸缩叉一般都是根据用户的要求和提供的参数来进行设计定型的,每套货叉的参数不同或载重不一样,其设计结构也稍有不同,一般是根据被移载物体积的大小和承载重量来确定,如:货叉的长度、行程、负载要求等等!所以典型的JW68系列、JW180系列、JW200系列、JW250系列、JW275等系列堆垛机双向自动伸缩叉,可作为选型时的参考,不能以此作为依据!
堆垛机双向伸缩叉的适用范围比较广,如:工业生产、设备制造、物流仓储、商品制造、智能应用、航空领域、轨道交通、医疗器械、新能源制造、电子工业、五金电器、化工原料、造纸工业、文化教育、烟草工业、食品饮料、印铁包装等领域,因为其特殊的构造性能和优质的材料,它可以在80摄氏度恒温下进行作业,也能在零下40度的低温下正常工作,具备全天候工作的性能要求,而且在长期载荷工作状态下,叉体不变形,在负载状态下自动伸缩货叉的叉体下挠度始终在允许范围内;
良好的配置是提升产品性能的重要因素,JW系列堆垛机双向伸缩叉的常用配置:
伸缩叉的叉体材料:采用42CrMo材料,经过二次锻打,再整体机加工而成,叉体强度高,抗弯性能强;
驱动电机(含减速电机):可搭载SEW品牌电机,或采用台达、步科、三菱、西门子或松下等品牌伺服电机;
扭力极限器(扭力限制器):Mikipulley(日本三木),稳定的过载保护器;
滚动轴承(滚针轴承):日产IKO品牌或德国KIS品牌轴承,负荷能力高、耐磨性能强,摩擦阻力小,极限转速高!
限位开关(接近开关):OMRON(欧姆龙)、SCHNEIDER(施耐德)品牌开关,准确的限位功能,良好的品质保证;
齿轮齿条:由台湾凯贺公司专业定制,精度高,可达国标(GB)7级!
链轮链条:意大利产雷吉纳品牌链条,特点是耐磨、耐高温、延展性低、受力后不会伸长,使用寿命长,可适用于大规模、长时间频繁使用;
导向滑块:专业定制,采用超高分子PTFE四氟材料,导向性能好,同时具备良好的耐磨性能!
传动联轴器:结构紧凑,角向补偿能力强,传动效能高,超大载荷、超强耐磨!
编码器(ENCODER):采用TR-ELECTRONIC(德国帝尔)品牌或kuebler(德国库伯勒)品牌编码器,信号转换检测速度快,定位准确,抗干扰性能强!

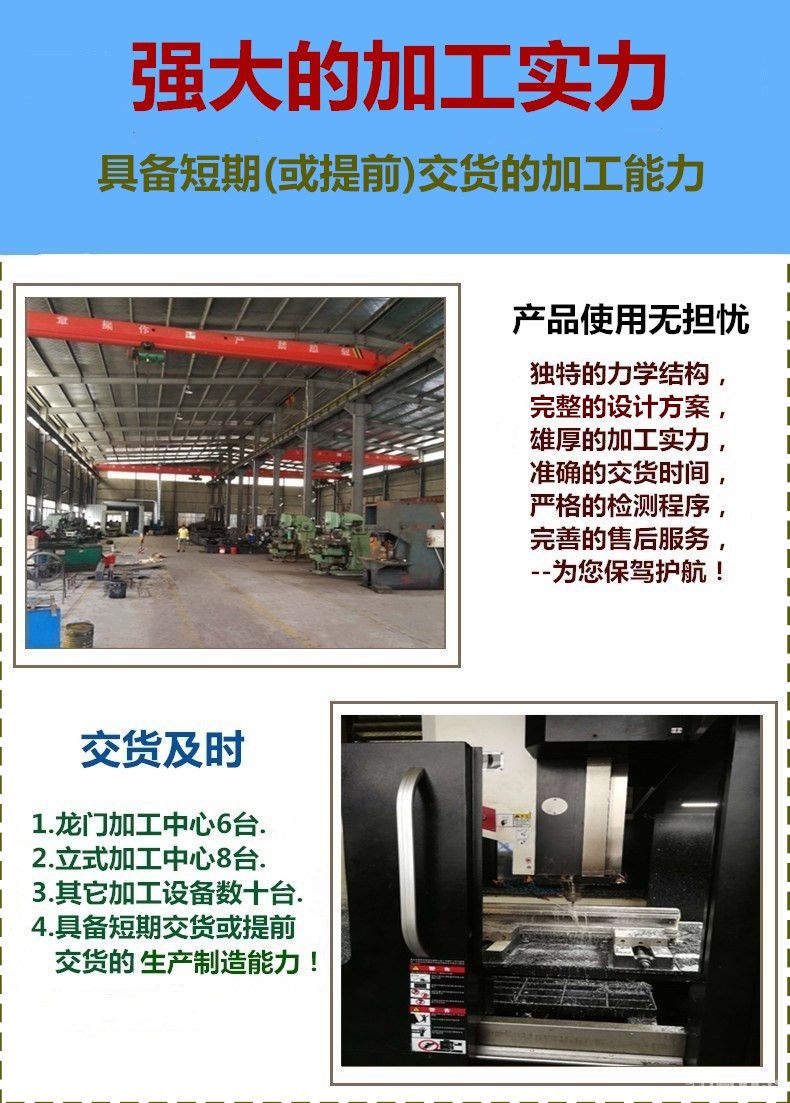

安徽集维智能装备有限公司是一家专业的堆垛机双向自动伸缩叉制造商,拥有多位专业的设计师,全套的机加工设备,完全自主设计、自主生产,具备年生产1200台套的制造能力,完成了多个比较经典的工程案例,并与国内多家知名集成商达成长期合作协议!自主研发并设计生产的JW系列堆垛机双向伸缩货叉,经过了大量工程案例的检测和数据验证,具有体积小、重量轻、占用空间小、载荷量大、限位准确、重复定位精度高、挠度低、运行平稳、伸缩流畅等特点!
独特的力学结构,完整的设计方案,雄厚的加工实力,准确的交货时间,完善及时的售后服务,让您的产品在使用过程中无后顾之忧!
