堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)简单的说它是一种移载或取料机构,具备双向自动伸缩功能,准确的限位功能!它可直接装配在堆垛机上,堆垛机穿行于货架之间的巷道中,完成自动存取物品或移载物品的工作!也可以装配在其它的固定的工作台上或移动升降机构上,自动完成物品的移载!
堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)可与生产线系统、企业管理系统对接,采用计算机及条形码技术或通过编码器,实现信息化管理和智能化运营!

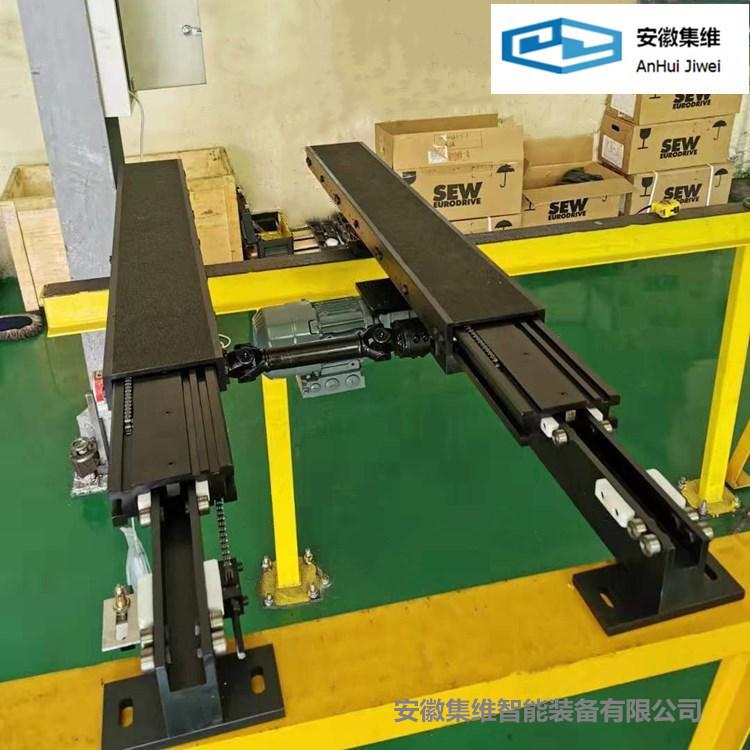

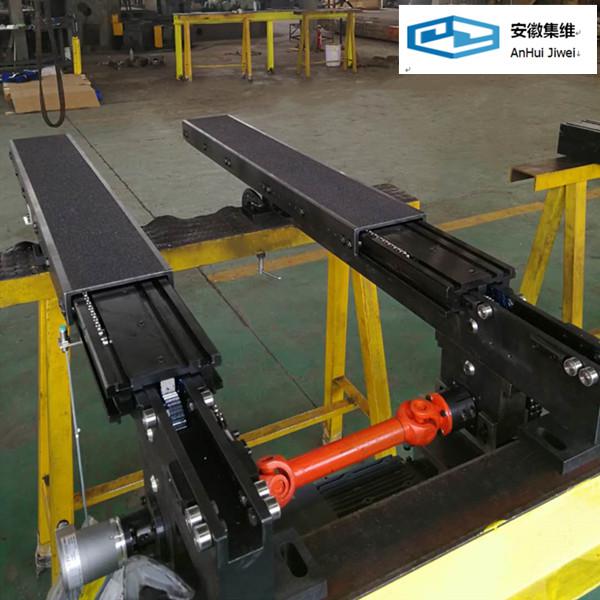

堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)从形式上可分为单列式(单指式)堆垛机双向伸缩货叉、双列式(双指式)堆垛机双向伸缩货叉两类,在结构上又可分为单伸位堆垛机双向伸缩货叉、双伸位(双深位)双向伸缩货叉两大类,其中单列式(单指式)堆垛机双向伸缩货叉,指的是单根的、单指式的或单臂式的形式,它以单列(单臂)的形式独立完成存取或移载任务,它属于轻型类的货叉,一般情况下用于体积比较小的或重量比较轻的物品存取或移载,如:五金产品、轻工产品、电子产品、食品包装等!而双列式(双指式)堆垛机双向伸缩货叉是由两根或两根以上的叉臂进行组合,来完成物品的移载或存取任务的,它属于重型类货叉,适用于存取或移载物品体积比较大的、质量比较重的物品!如:金属材料、机械设备、汽车框架、模具类配件等等!
单伸位堆垛机双向伸缩货叉是由三节或三段叉体组成的,而双伸位(双深位)堆垛机双向伸缩货叉则是由四节或四段叉体组成,单伸位堆垛机双向伸缩货叉和双伸位(双深位)堆垛机双向伸缩货叉,两者之间在载荷上没有明显区别,相对而言单伸位堆垛机伸缩货叉的移载距离较小一点,而双伸位(双深位)堆垛机伸缩货叉的移载距离比较大一点!
堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)的基本构造:

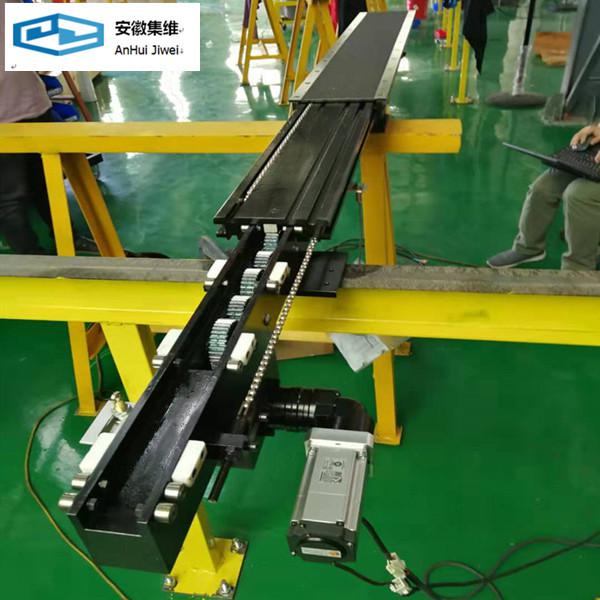

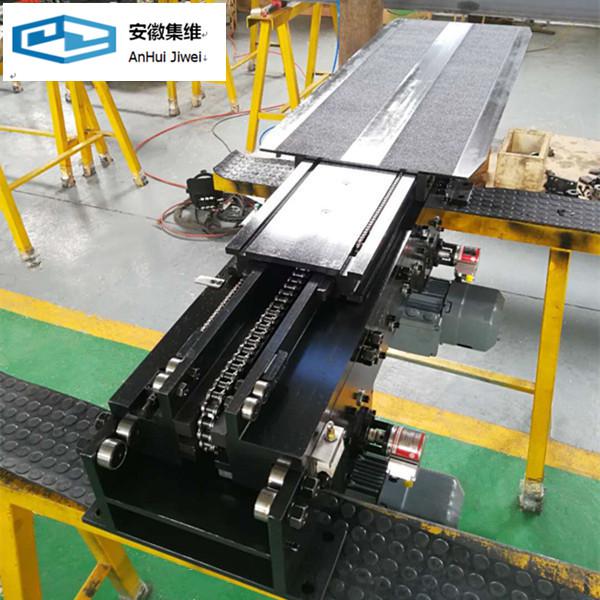

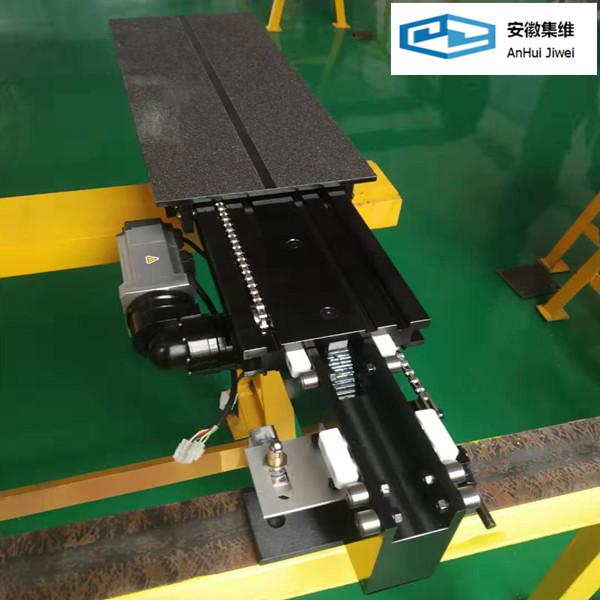

(1)单伸位堆垛机双向伸缩货叉是由上叉(前叉)、中叉、下叉(固定叉)等三节组成,配合导向滚轮、齿轮齿条、链轮链条、导向滑块、限位开关、扭力限制器、编码器、驱动电机、减速机、联轴器等数百个部件构成的一个完整的伸缩机构!下叉(固定叉)安装在载货台上,中叉在齿轮齿条或链轮链条的驱动下,向外移动大约自身长度的一半,上叉(前叉)再从中间叉的中点继续向外延伸直至库位!
(2)而双伸位(双深位)堆垛机双向伸缩货叉的结构是由上叉体(前叉体)、上中叉体、下中叉体、下叉体(固定叉体)等四节或四段叉体组成,再配合滚轮、齿轮齿条、链轮链条、导向滑块、限位开关、扭力限制器、编码器、驱动电机、减速机、联轴器等数百个部件构成的一个完整的伸缩机构,下叉体(固定叉体)安装在载货台上,下中叉体在齿轮齿条或链轮链条的驱动下,向外移动大约自身长度的一半,上中叉体再从下中叉体的中点继续向外延伸,上叉体(前叉体)再从上中叉体的中点继续向外延伸,使上叉体(前叉体)的伸缩距离直接延伸至第二个库位!
堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)因为其特殊的构造性能和优质的材料,它可以在80摄氏度恒温下进行作业,也能在零下40度的低温下正常工作,具备全天候工作的性能要求,而且在长期载荷工作状态下,叉体不变形,在负载状态下堆垛机双向伸缩货叉的下挠度始终在允许范围内;
堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)截止目前为止还没有具体的型号,一般情况下都是根据用户的要求或提供的参数来进行设计定型的,每套货叉的参数不同或载重不一样,其设计结构也稍有不同!所以现有型号只能作为参考,如典型的JW68系列、JW180系列、JW200系列、JW250系列、JW275系列等,都具有很普遍的通用现象,可作为选型时的参考,但不以此作为实用依据!
堆垛机双向伸缩货叉的应用非常广泛,如:工业生产、设备制造、物流仓储、商品制造、智能应用、航空领域、轨道交通、医疗器械、新能源制造、电子工业、化工原料、造纸工业、文化教育、烟草工业、食品饮料、印铁包装等各个领域!
良好的配置是提升产品性能的重要因素,堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉)的常用配置:
(1)叉体(伸缩臂)材料选用42CrMo材料,抗弯强度高,变形量小,确保下挠度达到较小值!
(2)专业定制的导向滑块,采用超高分子PTFE四氟材料,导向性能好,同时具备良好的耐磨性能!
(3)传动链轮链条选择意大利产雷吉纳品牌,其特点是耐磨耐高温、延展性低、受力后不会伸长,使用寿命长,可适用于大规模、长时间频繁使用;
(4)齿轮齿条由台湾凯贺公司专业定制,精度高,可达国标(GB)7级!
(5)滚动轴承采用日产IKO品牌或德国KIS品牌,负荷能力高、耐磨性能强,摩擦阻力小,极限转速高!
(6)传动联轴器结构紧凑,角向补偿能力强,传动效能高,超大载荷、超强耐磨!
(7)编码器(ENCODER)采用TR-ELECTRONIC(德国帝尔)品牌或kuebler(德国库伯勒)品牌编码器,信号转换检测速度快,定位准确,抗干扰性能强!
(8)限位开关(接近开关)采用OMRON(欧姆龙)或SCHNEIDER(施耐德)品牌,准确的限位功能,良好的品质保证;
(9)扭力极限器(扭力限制器)选择Mikipulley(日本三木)品牌,稳定的过载保护器;

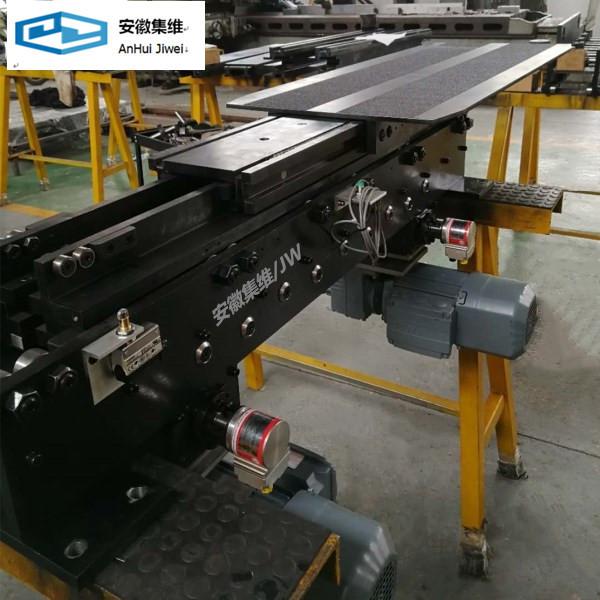

(10)动力(含减速电机)可搭载SEW品牌电机或采用三菱、西门子、台达、步科、松下等品牌伺服电机;
安徽集维智能装备有限公司是一家专业的堆垛机双向自动伸缩货叉制造商,拥有多位专业的设计师,全套的机加工设备,完全自主设计、自主生产,具备年生产1200台套的制造能力,完成了数百个比较经典的工程案例,并与国内多家知名集成商达成长期合作协议!自主研发并设计生产的堆垛机双向伸缩货叉(堆垛机双向自动伸缩货叉),经过了大量工程案例的检测和数据验证,具有体积小、重量轻、占用空间小、载荷量大、限位准确、重复定位精度高、挠度低、运行平稳、伸缩流畅等特点!
质量是生命,服务大于一切,客户利益至上!我们真诚欢迎业内朋友洽谈、合作、试用、选择或进行效果对比!
独特的力学结构,精准的设计方案,雄厚的加工实力,准确的交货时间,完善及时的售后服务,让您的产品在使用过程中无后顾之忧!
