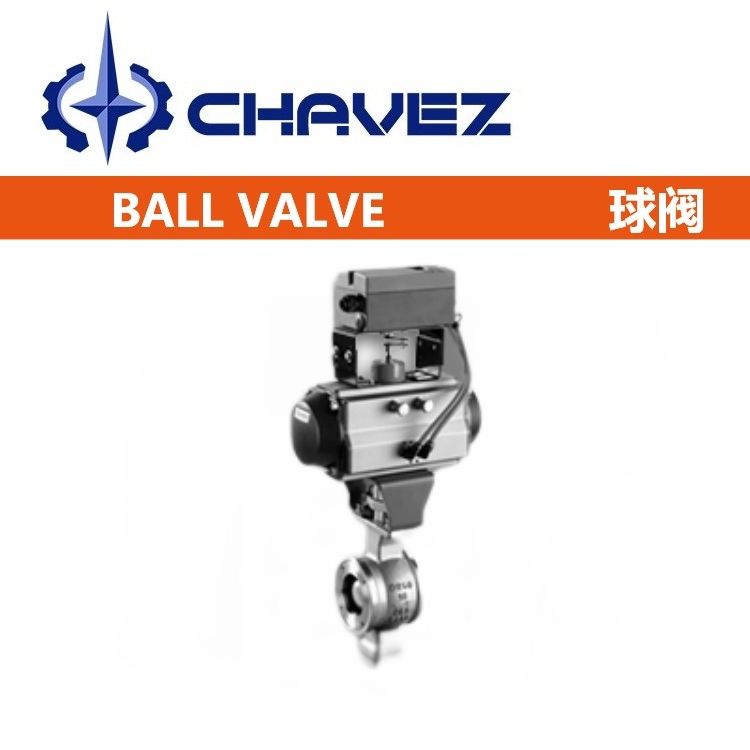

进口气动V型球阀 O型阀门 法兰 防爆 安全 截流 控制

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


气动V型球阀概述

气动执行器分为:气动双作用、气动单作用(弹簧复位)两种形式。气动V型球阀是一种直角回转结构的旋转型调节阀门,它与阀门定位器配套使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制。

气动V型球阀参数

阀体参数执行器参数
公称通径:DN25-DN500执行器形式:AT气动执行器、拨叉式气动执行器
公称压力:1.6Mpa-10Mpa(150LB-600LB)作用方式:双作用、单作用(弹簧复位)
适用介质:水、油品、气体控制方式:开关型、智能调节型
适用温度:-40℃~425℃气源介质:空气
连接方式:对夹法兰,法兰连接气源压力:双作用3-8bar;单作用4-8bar
流量特性:等百分比流量特性行程调整范围:90°±5°
密封等级: V级/硬密封、Ⅵ级/软密封输出扭矩:双作用3.9-10560N.m;单作用8.5-4858N.m
阀体材质:铸钢WCB、不锈钢CF8/CF8M附件:电磁阀、定位器、限位开关、三联件、手动机构
球体材质:不锈钢304/316汽缸材质:铝合金、铸铁
阀座材质:304/316+STL硬密封、304/316+PTFE软密封活塞材质:铸铝硬质氧化处理
法兰标准:GB/T 9113.1、HG/T 20592、ASME B16.5弹簧材质:弹簧钢
结构长度:ANSI/ISA S75.04-1995、DIN/IEC 534-3-2气源接口:符合NAMUR标准

气动V型球阀特点

AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式,活塞式行程长,适用于要求有较大推力的场合,可以直接带动阀杆,还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆,在对安全要求较高的生产过程中有着广泛的应用。

气动V型球阀构造

气动V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

气动V型球阀尺寸

气动对夹式V型球阀


进口气动V型球阀
