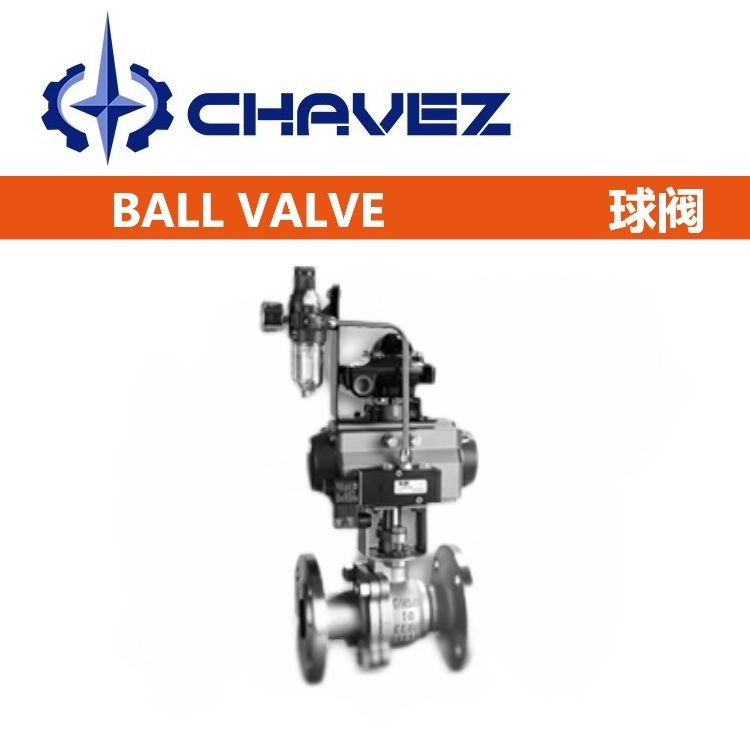

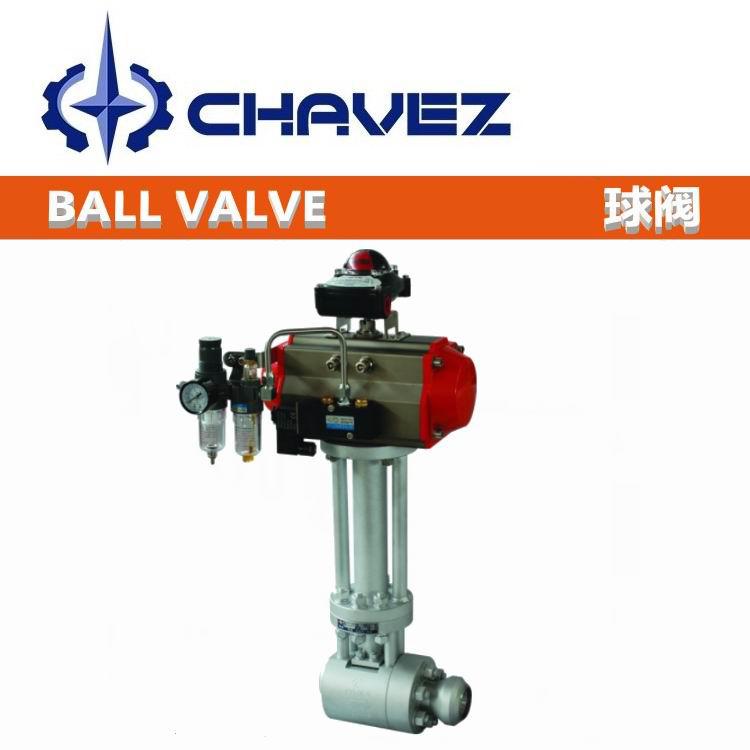

进口气动法兰球阀 不锈钢铸钢高温蒸汽燃气防爆开关切断阀

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


气动法兰球阀概述

气动执行器分为:气动双作用、气动单作用(弹簧复位)两种形式。法兰气动球阀是一种转角90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还事宜控制污水和含有纤维性杂质的介质,气动阀门广泛用于石油、化工、冶金、电站、制冷等工作领域。

法兰气动球阀的关闭件是个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。法兰球阀的球体是浮动的,在介质压力作用下,球体产生一定的位移并紧压在出口端的密封面上,保证出口端密封。气动法兰球阀可做高平台设计,采用阀门驱动装置标准的设计,不需要支架和轴承连接,执行器安装起来简单方便。

气动法兰球阀参数

阀体参数执行器参数
公称通径:DN15-DN200(1/2"-8")执行器形式:AT气动执行器、拨叉式气动执行器
公称压力:1.6Mpa-6.4Mpa作用方式:双作用、单作用(弹簧复位)
适用介质:水、油、气控制方式:开关型、智能调节型
适用温度:-20~250℃气源介质:空气
阀体材质:WCB / CF8 / CF8M气源压力:双作用3-8bar;单作用4-8bar
阀座材质:PTFE/PPL/PEK/硬密封行程调整范围:90°±5°
球体材质:CF8 / CF8M输出扭矩:双作用3.9-10560N.m;单作用8.5-4858N.m
阀杆材质:SUS304 / SUS316附件:电磁阀、定位器、限位开关、三联件、手动机构
填料材质:聚四氟乙烯PTFE汽缸材质:铝合金、铸铁
设计制造:GB/T 12237;ASME B16.34;API608活塞材质:铸铝硬质氧化处理
法兰标准:GB/T 9113;ASME B16.10弹簧材质:弹簧钢
结构长度:GB/T 12221;ASME B16.10;API 6D气源接口:符合NAMUR标准


气动法兰球阀特点

AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式,活塞式行程长,适用于要求有较大推力的场合,可以直接带动阀杆,还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆,在对安全要求较高的生产过程中有着广泛的应用。

气动法兰球阀尺寸
