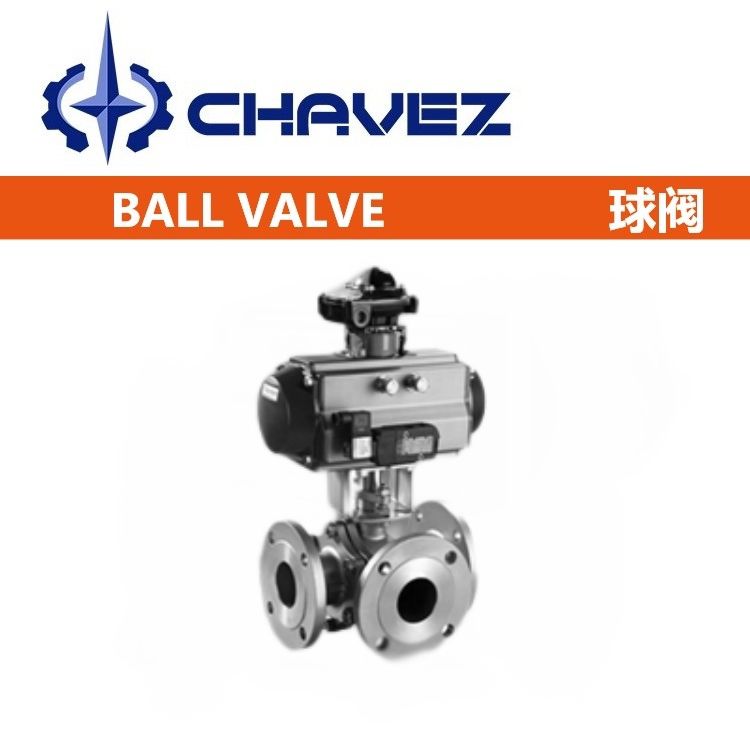

气动执行器分为：气动双作用、气动单作用(弹簧复位)两种形式。螺纹气动三通球阀标准球芯有L型和T型两种。L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制，L型适用于介质的流向切换，能使相互垂直的两个通道联通；T型孔道可起配比作用，T型适用于介质的分流，合流或流向切换，适用于液体、气体、蒸汽等介质的配比调节与控制。
①三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制粘度、纤维颗粒状的流体。也适用于密封要求严格的场合。
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能能使相互垂直的两个通道连通或关闭。
③四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，阀门灵活控制管路使介质合流或分流。
④T型孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
| 阀体参数 | 执行器参数 |
| 公称通径：DN10-DN100(3/8"-4") | 执行器形式：AT气动执行器、拨叉式气动执行器 |
| 公称压力：1.6Mpa-6.3Mpa(1000WOG) | 作用方式：双作用、单作用(弹簧复位) |
| 适用介质：水、油品、气体 | 控制方式：开关型、智能调节型 |
| 适用温度：-20~180℃ | 气源介质：空气 |
| 阀体材质：WCB / CF8 / CF8M | 气源压力：双作用3-8bar；单作用4-8bar |
| 阀座材质：聚四氟乙烯PTFE | 行程调整范围：90°±5° |
| 球体材质：CF8 / CF8M | 输出扭矩：双作用3.9-10560N.m；单作用8.5-4858N.m |
| 阀杆材质：SUS304 / SUS316 | 附件：电磁阀、定位器、限位开关、三联件、手动机构 |
| 填料材质：聚四氟乙烯PTFE；PPL | 汽缸材质：铝合金、铸铁 |
| 设计标准：ASME B16.34 | 活塞材质：铸铝硬质氧化处理 |
| 壁厚标准：ASME B16.34 | 弹簧材质：弹簧钢 |
| 检测标准：MSS SP-110 / EN 12266 | 气源接口：符合NAMUR标准 |
AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式，活塞式行程长，适用于要求有较大推力的场合，可以直接带动阀杆，还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆，在对安全要求较高的生产过程中有着广泛的应用。
DN | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
L | 68 | 78 | 86 | 111 | 126 | 143 |
H | 177/208 | 180/211 | 199/227 | 231/251 | 235/265 | 263/298 |
