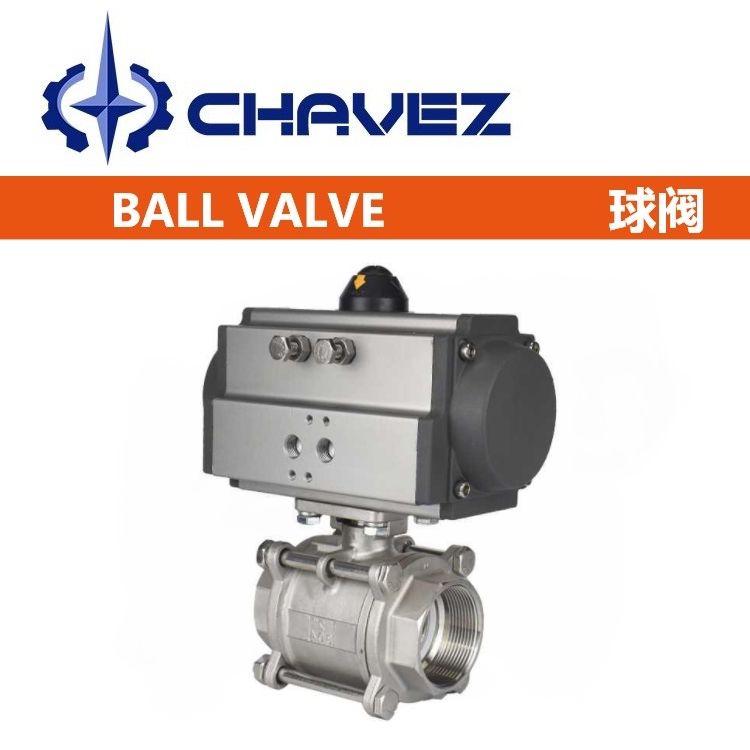

进口气动三片式球阀 不锈钢 高温 高压 内螺纹 丝扣 丝口

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


气动三片式球阀概述

气动执行器分为:气动双作用、气动单作用(弹簧复位)两种形式。气动三片式球阀由角行程的气动执行机构和阀门组成,适用于两位切断和调节的场合。气动三片式内螺纹球阀阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操。

气动三片式球阀参数

阀体参数执行器参数
公称通径:DN10-DN100(3/8"-4")执行器形式:AT气动执行器、拨叉式气动执行器
公称压力:1.6Mpa-6.3Mpa(1000WOG)作用方式:双作用、单作用(弹簧复位)
适用介质:水、油品、气体控制方式:开关型、智能调节型
适用温度:-20~180℃气源介质:空气
阀体材质:WCB / CF8 / CF8M气源压力:双作用3-8bar;单作用4-8bar
阀座材质:聚四氟乙烯PTFE行程调整范围:90°±5°
球体材质:CF8 / CF8M输出扭矩:双作用3.9-10560N.m;单作用8.5-4858N.m
阀杆材质:SUS304 / SUS316附件:电磁阀、定位器、限位开关、三联件、手动机构
填料材质:聚四氟乙烯PTFE;PPL汽缸材质:铝合金、铸铁
设计标准:ASME B16.34活塞材质:铸铝硬质氧化处理
壁厚标准:ASME B16.34弹簧材质:弹簧钢
检测标准:MSS SP-110 / EN 12266气源接口:符合NAMUR标准


气动三片式球阀特点

AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式,活塞式行程长,适用于要求有较大推力的场合,可以直接带动阀杆,还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆,在对安全要求较高的生产过程中有着广泛的应用。

气动三片式球阀尺寸


进口气动三片式球阀
