三偏心双向密封手动法兰蝶阀概述

硬密封法兰三偏心蝶阀为三偏心设计结构(可采用多层次或弹性密封结构)，这种结构保证阀板密封只是在关闭位置时才与阀座接触，因此不会产生摩擦或磨损，并产生一种扭矩使弹性密封具有足够的压实性能，确保密封面接触均匀一致。阀门广泛适用于各种苛刻要求的场合，如石油炼制、天然气开采、化学工业、电站、钢铁冶金及城市供热等多种介质工况。

三偏心双向密封手动法兰蝶阀参数

三偏心双向密封手动法兰蝶阀三偏心原理

阀门采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的"无摩擦"，延长了阀门的使用寿命。

偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

三偏心双向密封手动法兰蝶阀密封结构

1. 常规型：多层次密封圈固定在蝶板上，易于更换与调整，密封可靠，适用于大部分场合。
2. 可更换阀座型：体、板座均可更换，便于维修与更换，降低了维护成本。
3. 体密封结构：密封圈固定在阀体上，开启过程中密封圈不随蝶板运动，因此不容易损坏；在结构长度较短的情况下，由于板密封结构增加了蝶板的厚度，很容易超出阀体，这时就更适合使用体密封。

三偏心双向密封手动法兰蝶阀性能特点

- 密封副间无任何摩擦：阀门的密封副采用独特的几何原理设计，在整个开关过程中蝶板密封圈与阀座之间没有任何摩擦。
- 防飞出阀杆：当阀杆与蝶板的连接一旦在使用过程中出现失效，阀杆不会冲出阀体伤害操作者。
- 耐高温性：整个阀门的内件结构中没有任何橡胶、塑料材质零件，阀门具有耐高温的性能。
- 轴承保护：高温型阀门中的轴承被预压缩的柔性石墨环保护，管道中的介质不能进入轴承，提高了阀门的抗卡滞能力。
- 扭矩关断特性：三偏心蝶阀靠扭矩实现关断，不会出现关闭过头现象(无需限位调整)。
- 零泄漏：阀门关闭时，多层次金属密封圈嵌入阀座孔内，产生很强的吻合力；阀门进行正向压力试验时，可实现零泄漏。

三偏心双向密封手动法兰蝶阀流量特性

三偏心双向密封手动法兰蝶阀尺寸

三偏心双向密封手动法兰蝶阀安装说明

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。
2、蝶阀可安装在设备管道上的任意位置，但有传动装置的，应直立安装，即传动装置必须垂直水平管路的位置。安装位置有利于操作和检查。
3、蝶阀安装时应尽量让介质从阀门的旋转轴往密封面方向流过，因为正向密封性能优于反向密封。
4、蝶阀与管道的连接螺栓，安装时应按对角线方向多次拧紧，连接螺栓不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。
5、开启阀门时要逆时针转动手轮，关闭时要顺时针转动手轮，要按开启、关闭指示标记旋转到位。
6、电动蝶阀出厂已将行程调好，为防止电源接通方向搞错，第一次接通电源前先手动开至半开位置，检查指示盘方向与阀门开启方向是否一致。
7、阀门在使用时，如发现故障，应立即停止使用，查明原因及清除故障。
8、阀门的保管：未安装使用的阀门应存放在干躁的室内，堆放整齐，不允许露天存放，防止损坏和锈蚀，保管时间较长的阀门，要定期清洗、吹干、涂防锈油。阀门两端应用盲板保护法兰密封面，防止杂质进入内腔。

行业应用

行业应用

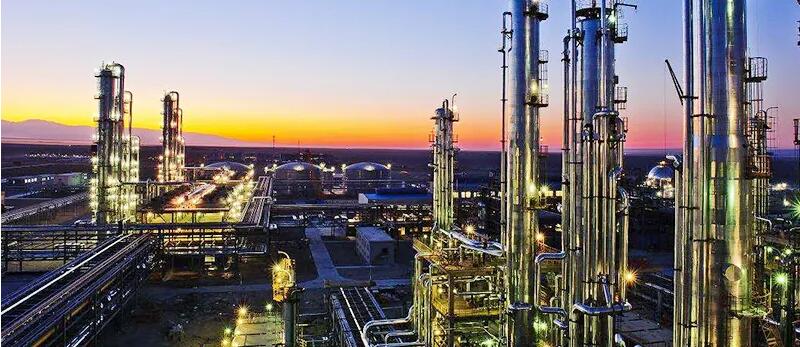

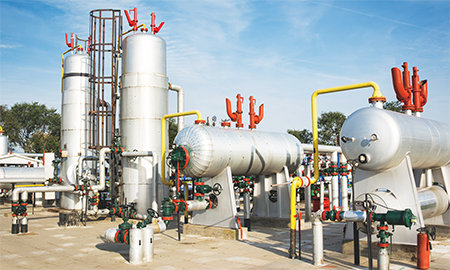

石油天然气LNG天然气被采集后，需要通过液化然后便于贮存和运输，液化天然气进出口贸易一般采用船运，然后到达接收站，再进行重新气化。气化天然气通过管道输送到城市管网到各家各户。天然气被采集后需要进行一系列的提纯，天然气经预处理，脱出重质烃、硫化物、CO2、水等杂质，再进行常温降温-160度，就可液化。所有的气态和液态提取，运输，贮存都会使用到阀门，通常低温截止阀，低温闸阀，不锈钢球阀，低温蝶阀等。

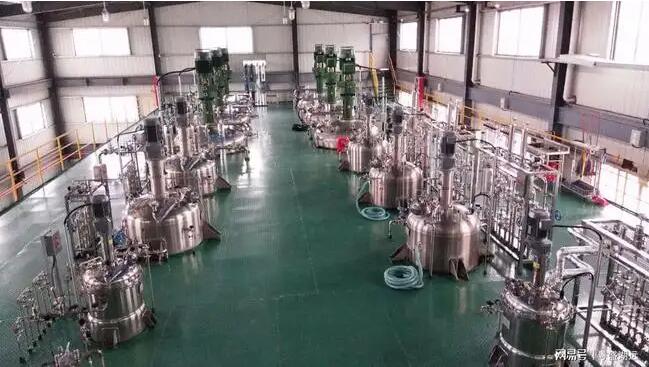

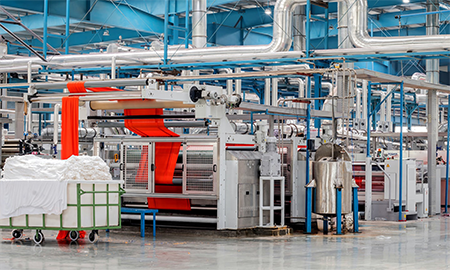

煤化工煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。煤化工主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。在煤化工可利用的生产技术中，炼焦是应用最早的工艺，并且至今仍然是化学工业的重要组成部分。煤气化生产的合成气是合成液体燃料、化工原料等多种产品的原料。煤直接液化，即煤高压加氢液化，可以生产人造石油和化学产品。涉及到的泵阀设备有切断阀、水封阀、密封阀、安全阀、旋塞阀、疏水阀、闸阀、截止阀、不锈钢球阀、蝶阀等。医药化肥医药行业是我国国民经济的重要组成部分，是传统产业和现代产业相结合，一、二、三产业为一体的产业。其主要门类包括：化学原料药及制剂、中药材、中药饮片、中成药、抗生素、生物制品、生化药品、放射性药品、医疗器械、卫生材料、制药机械、药用包装材料及医药商业。常见的化学制药工艺如氨基酸药物、 多肽与蛋白质类药物、核酸类药物、酶类药物、糖类药物、脂类药物、维生素及辅酶类药物、甾类激素药物及基因工程假单胞杆菌生产干扰素等，常用的制药设备酸化设备有酸化罐、污泥浓缩器等，反应设备有反应器、蒸馏器等，精制设备有汽提塔、加热炉等，干燥工艺有混合机、真空干燥机等，泵阀设备有止回阀、电磁阀、闸阀、不锈钢球阀、安全阀、蝶阀、电动截止阀电动安全阀。冶炼开采矿产开采指对固体（如煤和矿物）、液体（如原油）或气体（如天然气）等自然产生的矿物的采掘。包括地下或地上采掘、矿井的运行，以及一般在矿址或矿址附近从事的旨在加工原材料的所有辅助性工作，例如破磨、选矿和处理，均属本类活动。还包括使原料得以销售所需的准备工作。但不包括水的蓄集、净化和分配，以及地质勘查、建筑工程活动，人类获取重要资源的重要方式。矿石开采工艺常规有破碎、筛选、冶炼、研磨四个过程。涉及到的工艺设备有颚式破碎机、破碎机、布料筛分机、圆筒干燥机、混合机、定量皮带给料机、集料胶带机、强力混合机、皮带电子称、缓冲槽、辊式筛分机、生球粉碎机、摆动胶带机、辊式布料机等、泵闸有闸阀、放空阀、水泵、螺杆泵、提升泵、高压泵、三通阀门、截止阀、蝶阀等轻工业轻工业以农产品为原料的轻工业，是指直接或间接以农产品为基本原料的轻工业。主要包括食品制造、饮料制造、烟草加工、纺织、缝纫、皮革和毛皮制作、造纸以及印刷等工业；以非农产品为原料的轻工业，是指以工业品为原料的轻工业。主要包括文教体育用品、化学药品制造、合成纤维制造、日用化学制品、日用玻璃制品、日用金属制品、手工工具制造、医疗器械制造、文化和办公用机械制造等工业；覆盖了18个大类行业。泵闸有闸阀、不锈钢球阀、安全阀、蝶阀等。

环保工程环保工程是指特定为环境保护所做的工程， 是对城市固体、气体、液体污染的处理。污水和垃圾处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。城市污水处理工艺应根据处理规模、水质特性、受纳水体的环境功能及当地的实际情况和要求，经全面技术经济比较后优选确定。现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准。三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗分析法等。常见的污水处理技术有不溶态污染物的分离技术、污染物的生物化学转化技术、污染物的化学转化技术、溶解态污染物的物理化学分离技术。常用的泵阀有、闸阀、电动闸门、钢闸门、插板闸门、气动开关、蝶阀、止回阀、截止阀、疏水阀、放空阀、节流阀、不锈钢球阀等。

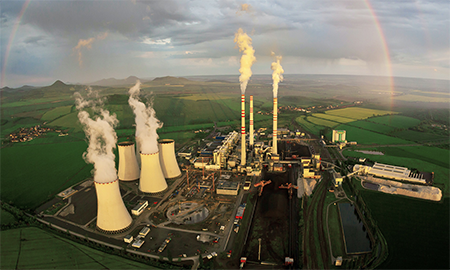

助装置组成，由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；。水电动力装置由水轮发电机组、调速器、油压装置及其他辅助装置组成，利用水的位能转为水轮的机械能，再以机械能推动发电机，而得到电力。核电动力装置由核反应堆、蒸气发生器、汽轮发电机组及其他附属设备组成，核反应堆按引起裂变的中子能量分为热中子反应堆和快中子反应堆。涉及到的泵阀设备有闸阀、不锈钢球阀、安全阀、蝶阀等。

水利工程水利工程水资源、城市水务、水务工程、生态水利学、港口海岸及近海工程、农业水利等。大到国家项目南水北调，小到民生饮用，与国家和个人息息相关。水利所到之处，管路先行。泵阀必不可少，水利相关的泵阀设备有轴流水泵、离心泵、真空泵、排污泵、供水泵、水泵、潜水泵、水闸、铸铁闸门、平面滑动闸门、排气阀、减压阀、蝶阀、弧形钢闸门、空气阀、止回阀、不锈钢球阀、闸阀等。

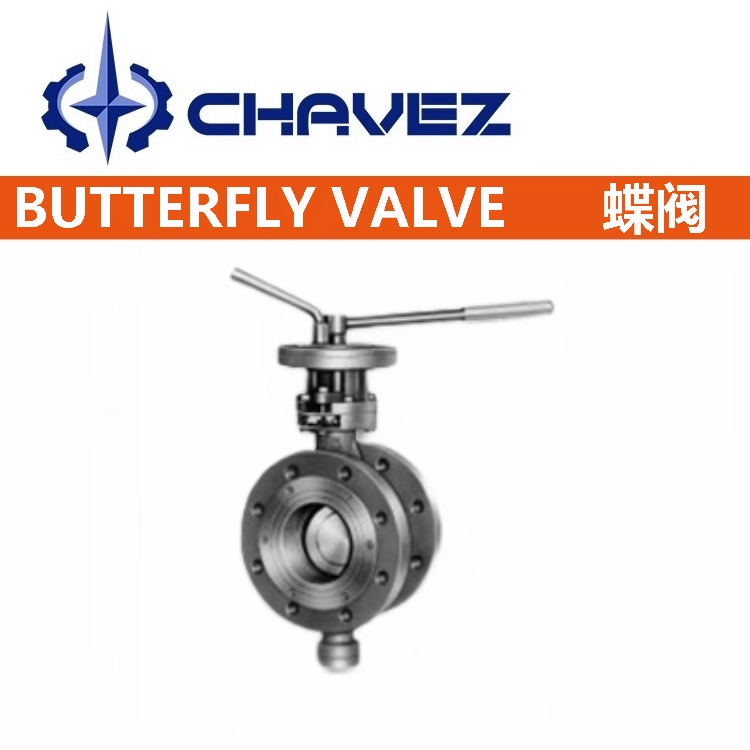

进口三偏心双向密封法兰蝶阀
