进口穿透式双向密封刀闸阀 长板阀 无泄漏闸板阀 密封长板阀门

价格: 1,299
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市
使用范围:水
产品型号:12345

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市
使用范围:水
产品型号:12345

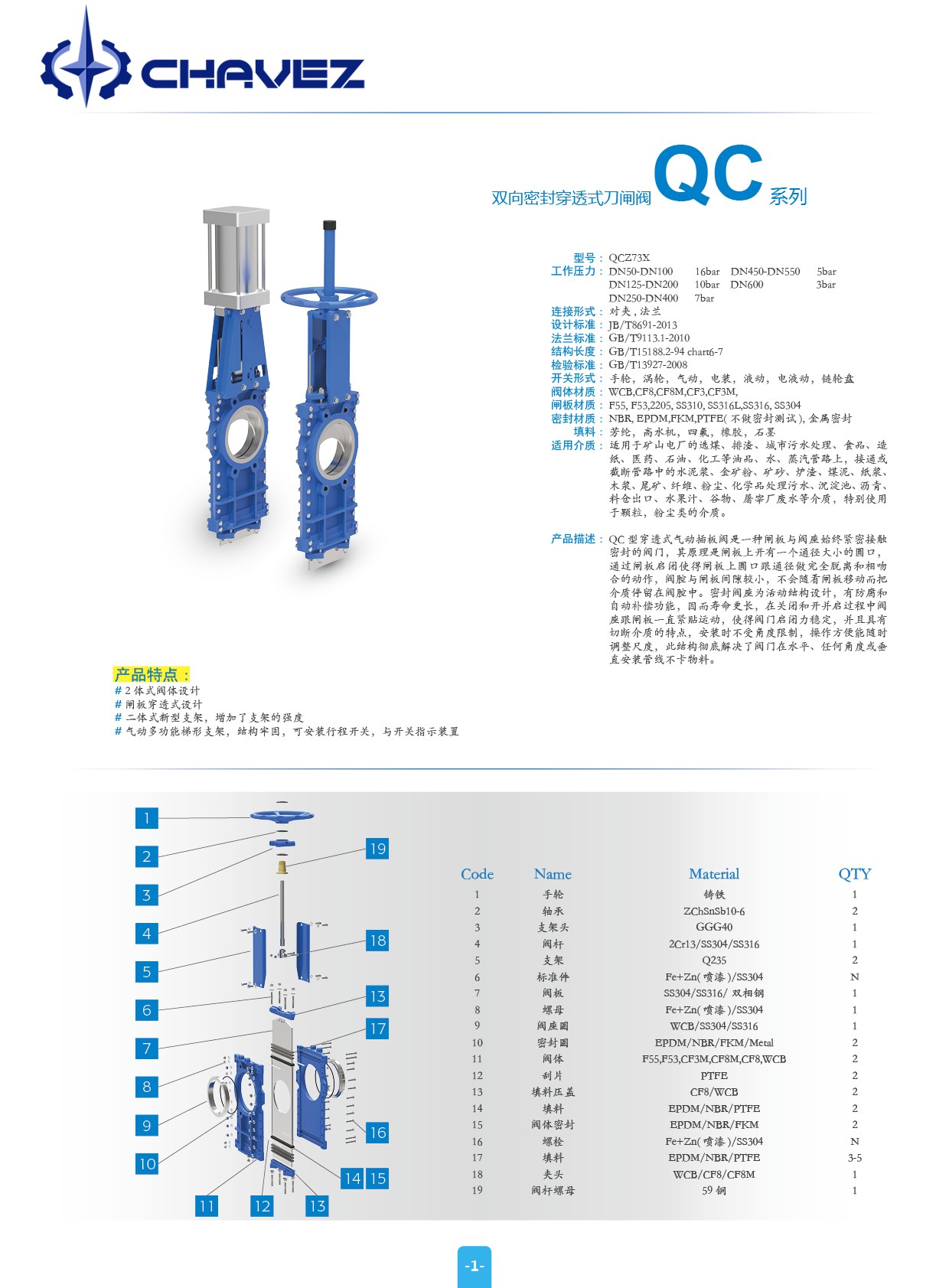

穿透式双向密封刀闸阀

工作压力:

DN50-DN100 16bar

DN125-DN200 10bar

DN250-DN400 7bar

DN450-DN550 5bar

DN600-DN700 3bar

DN800-DN900 2bar

DN1000-DN1400 1bar

连接形式:对夹

设计标准:JB/T8691-2013

法兰标准:GB/T9113.1-2010

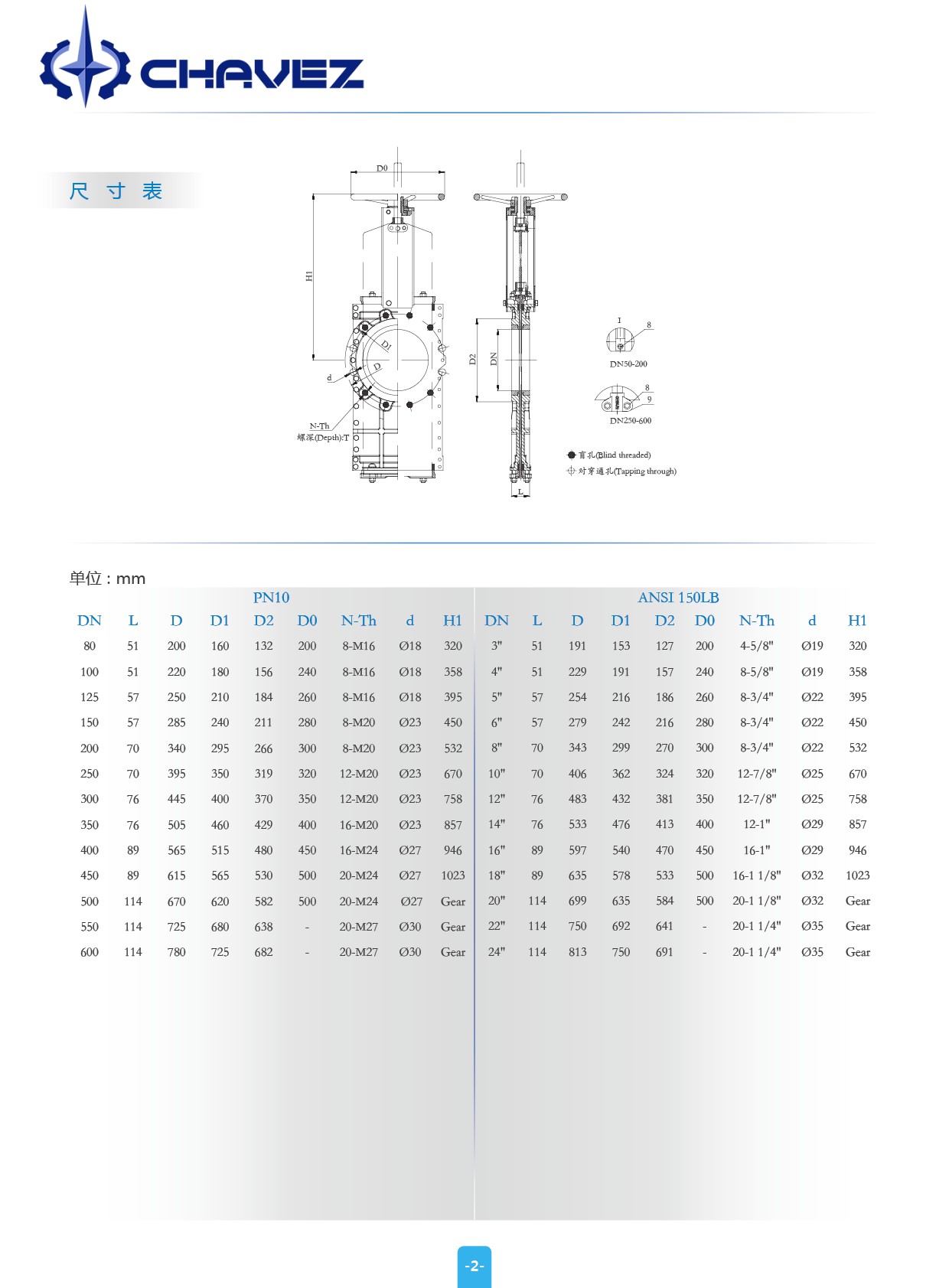

结构长度:GB/T15188.2-94 chart6-7

检验标准:GB/T13927-2008

开关形式:手轮,涡轮,气动,电装,液动,电液动,链轮盘

阀体材质:WCB,CF8,CF8M

闸板材质:F55, F53,2205, SS310, SS316L,SS316, SS304

密封材质:NBR, EPDM,PTFE,FKM

填料:芳纶,高水基,四氟,橡胶,石墨

适用介质:适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域

产品描述:QC型穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作,阀腔与闸板间隙较小,不会随着闸板移动而把介质停留在阀腔中。密封阀座为活动结构设计,有防腐和自动补偿功能,因而寿命更长,在关闭和开并启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质的特点,安装时不受角度限制,操作方便能随时调整尺度,此结构彻底解决了阀门在水平、任何角度或垂直安装管线不卡物料。

产品特点:

1.2体式阀体设计

2.闸板穿透式设计

3.二体式新型支架,增加了支架的强度

4.气动多功能梯形支架,结构牢固,可安装行程开关,与开关指示装置。

进口穿透式双向密封刀闸阀
