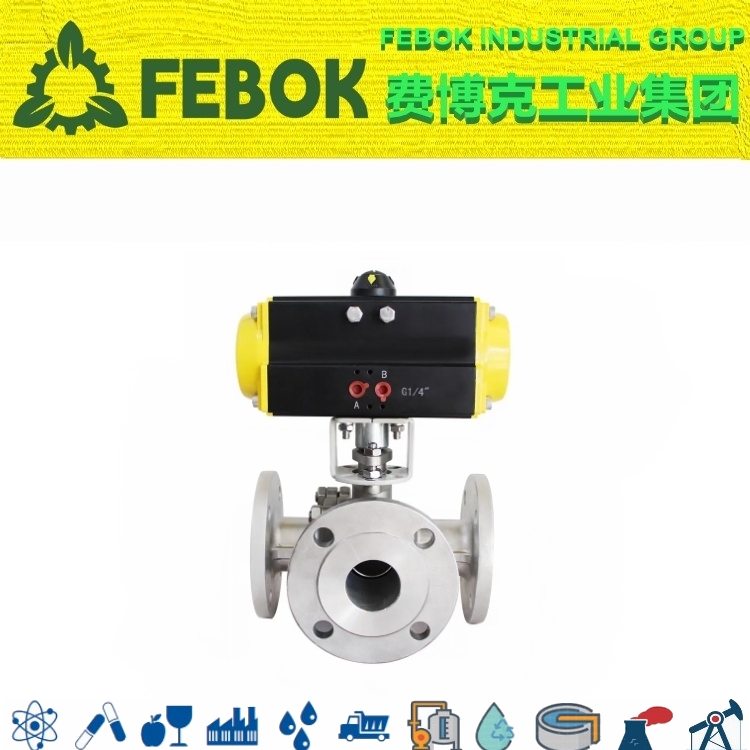

进口气动法兰三通球阀 分流合流换向阀 碳钢不锈钢材质

价格: 2,355
产品品牌:美国费博克FEBOK
产品地区:福建省
使用范围:水
产品型号:2666

产品介绍

产品品牌:美国费博克FEBOK
产品地区:福建省
使用范围:水
产品型号:2666



气动法兰三通球阀概述

气动三通球阀由气动执行机构和三通球阀组成,是一种旋转类切断调节阀门。气动执行器分为:气动双作用、气动单作用(弹簧复位)两种形式。气动三通球阀可为L形和T形,L形(Q644F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q645F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

气动法兰三通球阀参数

阀体参数执行器参数
公称通径:DN15-DN400(1/2"-16")执行器形式:AT气动执行器、拨叉式气动执行器
公称压力:1.6Mpa-6.4Mpa作用方式:双作用、单作用(弹簧复位)
适用介质:水、油、气控制方式:开关型、智能调节型
适用温度:-20~300℃气源介质:空气
阀体材质:WCB / CF8 / CF8M气源压力:双作用3-8bar;单作用4-8bar
阀座材质:PTFE/PPL/PEK/硬密封行程调整范围:90°±5°
球体材质:CF8 / CF8M输出扭矩:双作用3.9-10560N.m;单作用8.5-4858N.m
阀杆材质:SUS304 / SUS316附件:电磁阀、定位器、限位开关、三联件、手动机构
填料材质:聚四氟乙烯PTFE汽缸材质:铝合金、铸铁
设计制造:GB/T 12237;ASME B16.34;API608活塞材质:铸铝硬质氧化处理
法兰标准:GB/T 9113;ASME B16.10弹簧材质:弹簧钢
结构长度:GB/T 12221;ASME B16.10;API 6D气源接口:符合NAMUR标准

气动法兰三通球阀特点

AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式,活塞式行程长,适用于要求有较大推力的场合,可以直接带动阀杆,还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆,在对安全要求较高的生产过程中有着广泛的应用。

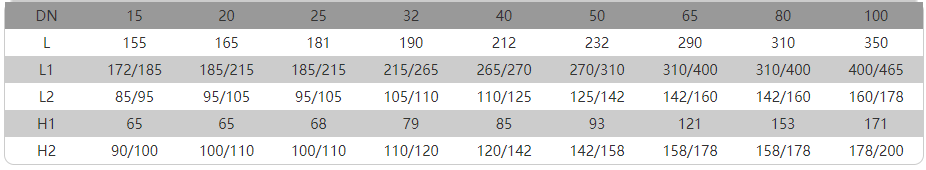

气动法兰三通球阀尺寸



进口气动法兰三通球阀
