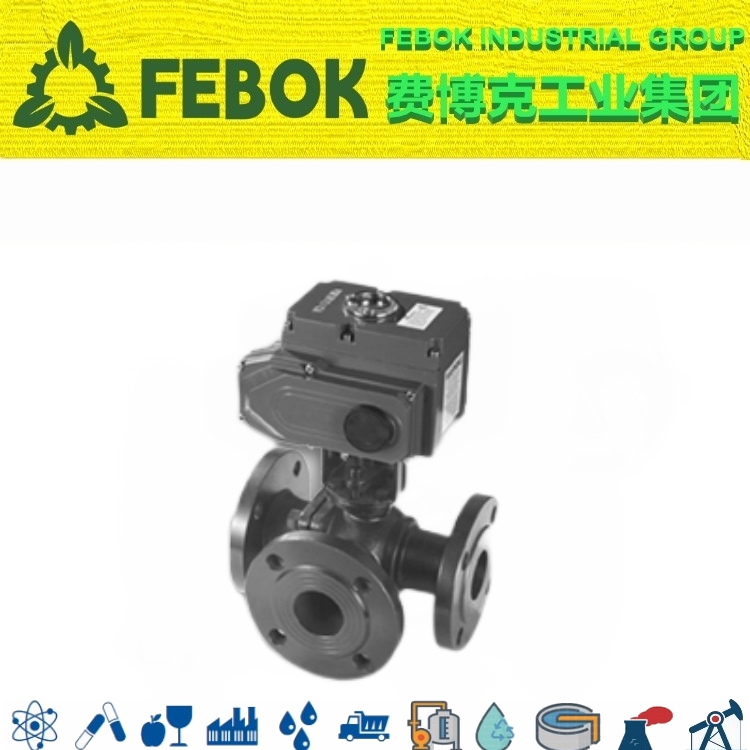

进口电动三通球阀 不锈钢丝口扣换向阀 不锈钢法兰对夹防爆高温

价格: 1,888
产品品牌:美国费博克
产品地区:福建省
使用范围:水
产品型号:111

产品介绍

产品品牌:美国费博克
产品地区:福建省
使用范围:水
产品型号:111



电动三通球阀概述

螺纹电动三通球阀标准球芯有L型和T型两种。L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。

①三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制粘度、纤维颗粒状的流体。也适用于密封要求严格的场合。
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能能使相互垂直的两个通道连通或关闭。
③四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,阀门灵活控制管路使介质合流或分流。
④T型孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

电动三通球阀参数

阀体参数执行器参数
公称通径:DN10-DN100(3/8"-4")执行器形式:精小型、QT电子式、防爆型
公称压力:1.6Mpa-6.3Mpa(1000WOG)作用方式:正作用、反作用
适用介质:水、油品、气体环境温度:-25℃~55℃
适用温度:-20~180℃环境湿度:10~90%RH
阀体材质:WCB / CF8 / CF8M电源电压:110VAC;220VAC;380VAC;50/60Hz
阀座材质:聚四氟乙烯PTFE输入信号:4-20mADC或1~5VDC
球体材质:CF8 / CF8M输出信号:4-20mADC
阀杆材质:SUS304 / SUS316行程:90°~120°/±10°
填料材质:聚四氟乙烯PTFE;PPL动作时间:7s-120s
设计标准:ASME B16.34绝缘电阻:100MΩ(500VDC)
螺纹标准:ASME B1.20.1;BS21;ISO228/1防护等级:IP65;IP67;IP68
对焊标准:ASME B16.25防爆等级:Exd II BT4;Exd II CT6
承插焊标准:ASME B16.11电机保护:过热保护器(自动恢复型)
壁厚标准:ASME B16.34手动控制:可拆卸扳手/手轮
检测标准:MSS SP-110 / EN 12266扭矩范围:7N.m-2000N.m

电动三通球阀特点

1.壳体-壳盖由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67、IP68和防爆型是可选的。
2.电机—全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
3.手动手轮—手轮设计安全可靠省力。当执行器未通电时,将离合器拉到正确的位置后,可以用手轮操作。一旦通电,离合器将自动返回。
4.位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。
5.加热器和恒温器—用于控制执行器内的温度,以避免内部潮湿。
6.限位开关—两机械和电子双限位。机械限位螺丝可调。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过调整精确方便地设定。
7.扭矩开关—提供过载保护(TEOHQ005/008/010除外),并且当阀门堵塞时,通过自动切断电源来避免阀门和执行器的损坏。
8.自锁—精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB)。自锁功能可防止反转,确保稳定型和可靠性。润滑油在出厂前已经添加。
9.防脱螺栓—拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
10.安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。执行器可以垂直或水平安装。
11.线路—电路控制电路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。
12.智能模块—采用高度集成,低功耗的MCU和模拟电路控制板。全金属外部安装,电机热源和控制板有效分离,提高了执行器的抗干扰和耐热性。
13.阀位数字显示—执行器打开和关闭期间,液晶显示屏上显示阀门位置的变化(智能调节型)。
14.相序自动化调整—智能执行器自动连接到三相电源相序。

电动三通球阀尺寸




进口电动三通球阀
