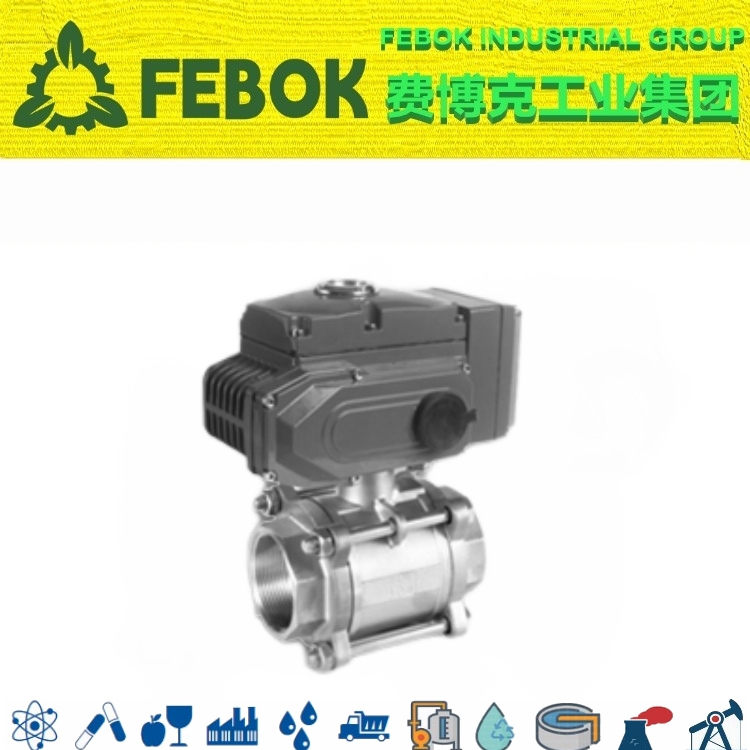

三片式电动螺纹球阀概述

三片式电动螺纹球阀采用一体化结构，与电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便易人、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

三片式内螺纹连接球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操。

三片式电动螺纹球阀参数

三片式电动螺纹球阀特点

1.壳体-壳盖由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67、IP68和防爆型是可选的。
2.电机—全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，F级绝缘等级。内部热保护开关避免损坏电机。
3.手动手轮—手轮设计安全可靠省力。当执行器未通电时，将离合器拉到正确的位置后，可以用手轮操作。一旦通电，离合器将自动返回。
4.位置指示器—安装在中心轴上，用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。
5.加热器和恒温器—用于控制执行器内的温度，以避免内部潮湿。
6.限位开关—两机械和电子双限位。机械限位螺丝可调。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过调整精确方便地设定。
7.扭矩开关—提供过载保护(TEOHQ005/008/010除外)，并且当阀门堵塞时，通过自动切断电源来避免阀门和执行器的损坏。
8.自锁—精密蜗轮蜗杆传动大扭矩，噪音低(最高50dB)。自锁功能可防止反转，确保稳定型和可靠性。润滑油在出厂前已经添加。
9.防脱螺栓—拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
10.安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。执行器可以垂直或水平安装。
11.线路—电路控制电路符合单相或三相电源标准，布局合理紧凑。端子有效满足各种附加功能要求。
12.智能模块—采用高度集成，低功耗的MCU和模拟电路控制板。全金属外部安装，电机热源和控制板有效分离，提高了执行器的抗干扰和耐热性。
13.阀位数字显示—执行器打开和关闭期间，液晶显示屏上显示阀门位置的变化(智能调节型)。
14.相序自动化调整—智能执行器自动连接到三相电源相序。

三片式电动螺纹球阀尺寸

进口电动三片式球阀
