一、V230D01自力式压力调节阀 产品概述
| 美国麦克维尔（Mcville）专业生产的V230D01自力式（阀后）压力调节阀由控制阀门、执行器和一个设定压力的弹簧组成。 V230D01自力式（阀后）压力调节阀属于自力式调节阀，该阀适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀后压力升高时，控制阀关闭。 工作原理：工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2，同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀前压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力与弹簧反作用力相平衡为止。这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。同理，当阀前压力P1降低时，作用方向与上述相反，这就是阀前压力调节时的工作原理。 当需要改变阀前压力P1的设定值时，可调整调节螺母。 |

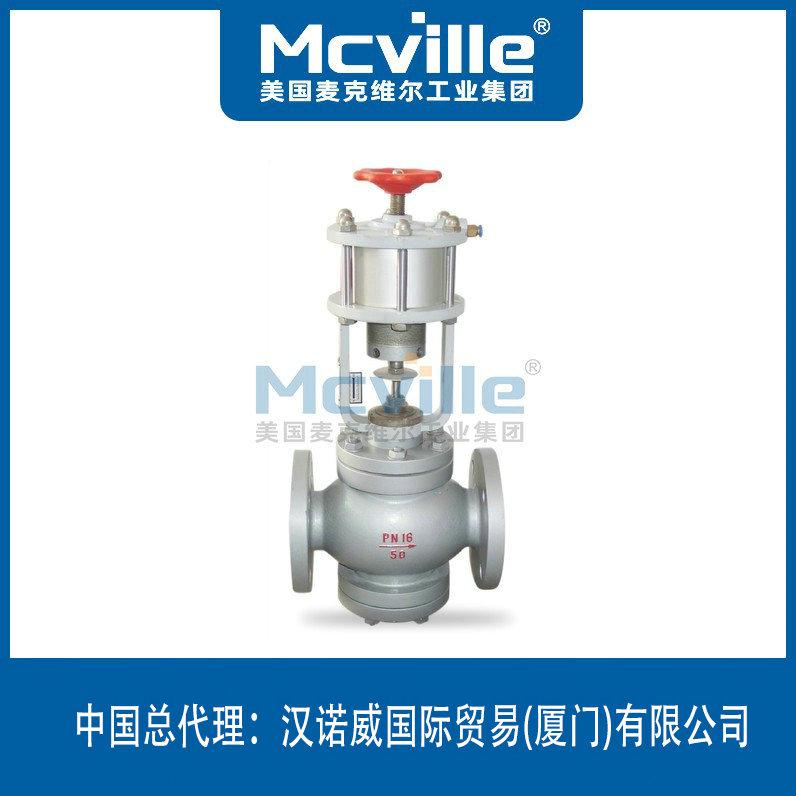

二、V230D01自力式压力调节阀 产品型号和图片
| V230D01自力式压力调节阀 |
三、V230D01自力式压力调节阀 主要参数
| V230D01自力式压力调节阀零部件材料 | ||
| 阀体 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | |
| 阀芯材料 | 硬密封 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
| 软密封 | 不锈钢镶嵌橡胶圈 | |
| 压力平衡元件 | 不锈钢波纹管（DN15～125）、平衡膜片（DN150～250） | |
| 阀座 | CF8、CF8M | |
| 阀杆 | 304、316 | |
| 膜盖 | 钢板镀锌 | |
| 膜片 | EPDM或FKM夹纤维 | |
| V230D01自力式压力调节阀允许工作温度 | |
| 15～125mm | 150～250mm |
| ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ |
| 冷却罐和散热片≤350℃※ | 冷却罐和加长件≤300℃※ |
| ≤150℃ | |
| 注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。 | |
公称通径DN额定流量系数KvS噪音衡量系数Z值允许压差(Mpa)PN16PN40
| V230D01自力式压力调节阀额定流量系数、噪音衡量系数、允许压差 | ||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 |
| 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| 2.0 | ||||||||||||
四、V230D01自力式压力调节阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质(包括公称压力、温度、粘度或酸碱性)，3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
